一、前言
Windows图形组件DWrite库是用于高质量文本呈现的用户模式动态库,DWrite库存在远程代码执行漏洞。目前已有POC,POC可以实现任意地址写任意内容。
基于此我们做了分析,分析后得知字体库文件中的”maxp”表内容存在错误数据时,DWrite库使用此数据计算字体所需内存,导致分配内存过小,程序读取字体库中的数据写入数组并越界写入 到另外一个数据结构中,后续将结构中数据作为指针操作其中内容,写入数据和指针都可控。通过分析补丁,补丁修补方案为:取出”maxp”表的另一字段再加4,比较之前畸形数据得到较大值,以此计算需要分配内存大小。
文章包含如下内容:
定位chrome引擎的渲染进程
使用条件记录断点动态调试分析
使用IDA补丁比较静态分析
二、漏洞信息
1. 漏洞简述
- 漏洞名称:(Windows图形组件远程执行代码漏洞)
- 漏洞编号:(CVE-2021-24093)
- 漏洞类型:(数组越界写)
- 漏洞影响:(远程代码执行)
- CVSS评分:(8.8)
- 利用难度:不太容易利用
- 基础权限:需要用户访问网页
2. 组件概述
Microsoft DirectWrite是用于高质量文本呈现的现代Windows API。它的大部分代码位于DWrite.dll用户模式库中。它用作各种广泛使用的桌面程序(例如Windows上的chrome,Firefox和Edge)的字体光栅化程序。
3. 漏洞利用
使用chrome浏览器访问Web页面,渲染引擎进程异常,导致chorme页面崩溃。
4. 漏洞影响
漏洞主要影响Win10的某些版本及Windows Server 2016、2019、2004、20H2等系统。
三、漏洞复现
1. 环境搭建
- 靶机环境: Windows 1909专业版 x64、chrome 86.0.4240.193 (64位)
poc.html放在本机,漏洞环境也在本机。
2. 复现过程
1. 将POC文件与poc.ttf放在同一目录下,使用chrome打开poc.html文件。
2.页面打开,点击确定按钮加载ttf文件。
3.浏览器渲染引擎进程崩溃
4.定位进程崩溃地点
(1) 打开Html页面时会启动多个chrome进程,首先需要定位到哪个是渲染引擎进程。

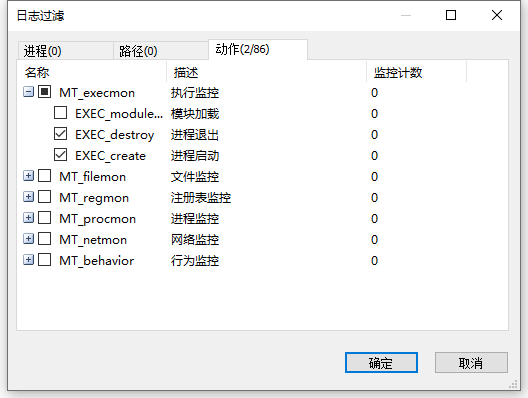

(2)先关闭chrome浏览器(否则会影响定位结果),使用火绒剑来定位渲染引擎进程,清空火绒剑记录内容,开启监控,设置动作过滤包括进程启动和进程退出,点击确定,然后开启监控,如下:

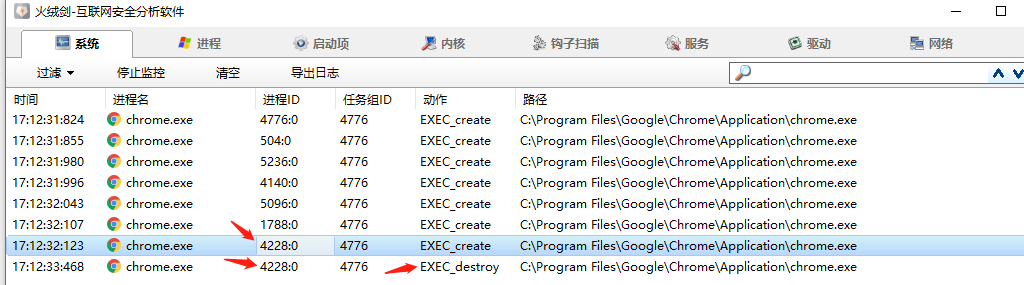

(3)使用chrome打开poc.html,在弹出框上点击确定,之后渲染引擎崩溃,关闭监控,查看监控到的内容,过滤监控内容,只需要包含chrome.exe的记录,如下:

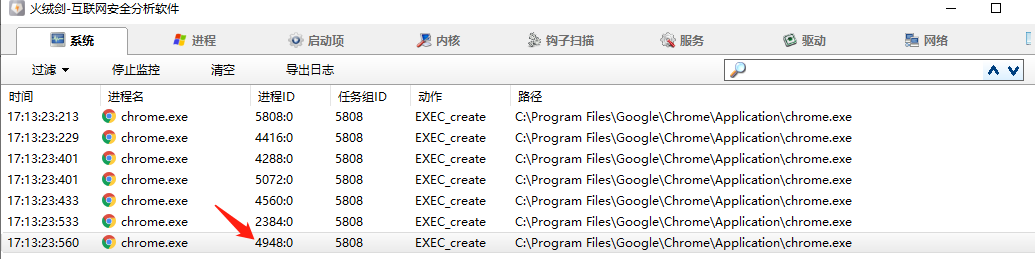

(4) 可以看到最后一个进程退出,进程ID为4228,渲染引擎崩溃,进程应该也会退出,假设最后一个进程是渲染引擎进程,它创建记录是在从上往下数第七个,再试一次,重复(2-3)的过程,这次打开poc.html之后不要点击确定按钮,查看火绒剑记录如下:
定位到第七个进程,进程ID为4948,使用Windbg x64附加此进程,(如果chrome浏览器切换到后台,比如我点击回到桌面,chrome会自动点击确定按钮,导致渲染进程退出,可以先打开windbg,不用切回桌面再打开windbg,或者使用双屏幕也可以。)

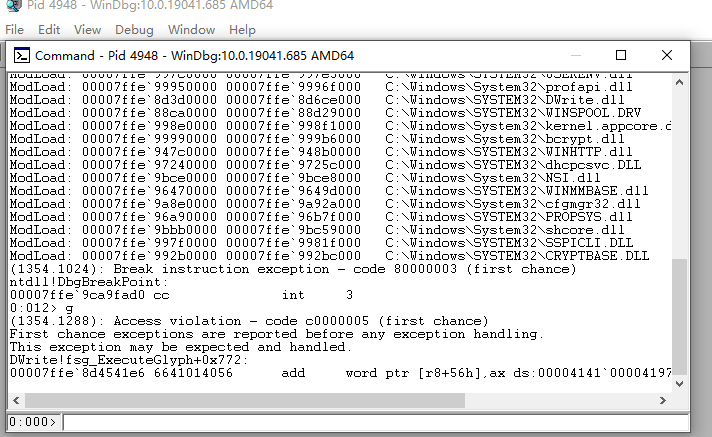

附加成功之后,输入g继续运行,然后回到浏览器中,点击确定按钮,windbg断下,如下:
可以看到引用一个错误的内存地址,发生异常,可知已经定位到正确的渲染进程。r8为0×0000414100004141,在网上下载的poc.ttf中有大量的41414141数据,笔者自己修改poc.ttf后与此处地址稍有不同,后文详述。
四、漏洞分析
1. 基本信息
- 漏洞文件:DWrite.dll
- 漏洞函数:fsg_ExecuteGlyph
- 漏洞对象:TrueType字体中的”maxp”表
2. 背景知识
TrueType字体通常包含在单个TrueType字体文件中,其后缀为.TTF。TrueType中的所有数据都使用big-endian编码,TTF文件中包含了字体的版本号和几个表,每个表都有一个TableEntry结构项,TableEntry结构包含了资源标记、校验和、偏移量和每个表的大小。下面是TrueType字体目录的C语言定义:
typedef sturct
{
char tag[4];
ULONG checkSum;
ULONG offset;
ULONG length;
}TableEntry;
typedef struct
{
Fixed sfntversion; //0×00010000 for version 1.0
USHORT numTables;
USHORT searchRange;
USHORT entrySelector;
USHORT rangeShift;
TableEntry entries[1];//variable number of TableEntry
}TableDirectory;
文件开头为TableDirectory结构体, TableDirectory结构的最后一个字段是可变长度的TableEntry结构的数组,每个结构对应一个表。TrueType字体中的每个表都保存了不同的逻辑信息,其中”maxp”表的作用是描述字体中所需内存分配情况的汇总数据,”maxp”表的内容具体结构为:
typedef struct
{
Fixed version;// 0×00010000 for version 1.0
USHORT numGlyphs;
USHORT maxPoints;// 非复合字形中的最大点
USHORT maxContours;
USHORT maxCompositePoints;// 复合字形中的最大点
USHORT maxCompositeContours;
USHORT maxZones;
USHORT maxTwilightPoints;
USHORT maxStorage;
USHORT maxFunctionDefs;
USHORT maxInstructionDefs;
USHORT maxStackElements;
USHORT maxSizeOfInstructions;
USHORT maxComponentElements;// 任何复合字形在“顶级”处引用的最大组件数
USHORT maxComponentDepth;
}
3. 详细分析
1. 基础分析

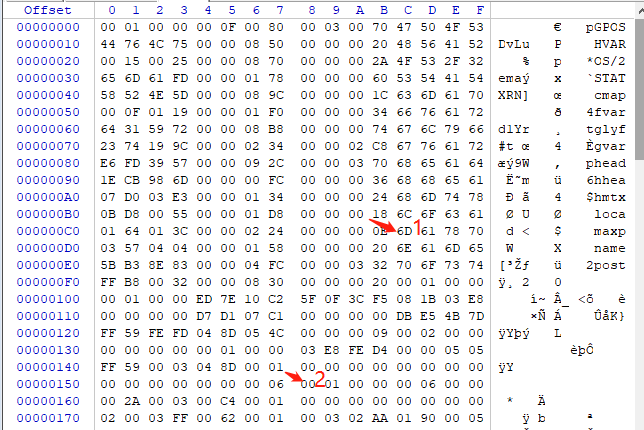

poc.ttf中数据:
图中箭头1指向的数据为”maxp”表的TableEntry结构,Offset字段为00000158为箭头2所指向的地方,是”maxp”表内容的具体结构,maxPoints字段值为0(距离箭头2偏移0×6),maxCompositePoints字段为3(距离箭头2偏移0xA)。

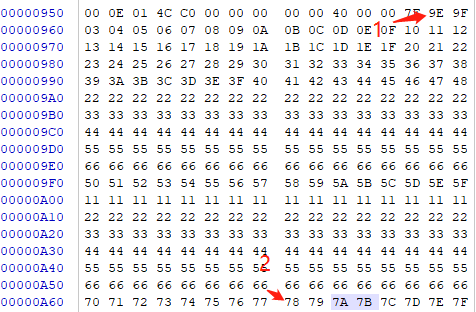

AE标志符号的<gvar>表条目中的x和y增量在运行时会覆盖到另一个数据结构,TTF中内容如下:
异常触发时指令为add word ptr [r8+56h],ax,ax为 0x9E9F(图中1标记),r8为0x00007A7B00007879(图中2标记)的地址处,78 79 7A 7B都是TTF中的数据,补0是因为在异常指令之前对x数组和y数组调用了memset初始化内存空间。

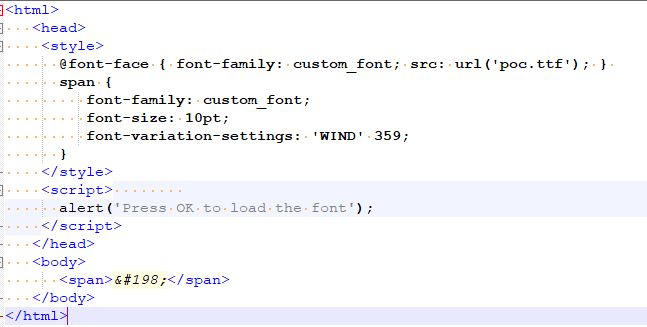

poc.html中如下:
正常情况下,ttf文件中maxPoints字段值为0×168,maxCompositePoins字段值为0×2352,在poc.ttf文件中将”maxp”结构中maxPoints字段的值改为0,将maxCompositePoins值改为3,当加载并光栅化损坏的”maxp”表的数据时,会导致堆分配缓冲区过小,调用栈如下:
当复合字形Æ(AE,HTML实体&#198;,U + 00C6)被栅格化时,函数DWrite!fsg_ExecuteGlyph崩溃,调用栈如下:
fsg_ExecuteGlyph函数内部对堆块内部的两个整数数组(对应于x和y坐标)进行操作,使用0×148这个长度调用memset来初始化两个数组,但是数组的长度小于0×148,会将跟在数组后面的一个指针置0。
如果字体是一个变量且指定了轴值,它还将调用TrueTypeRasterizer :: Implementation::ApplyOutlineVariation-> GlyphOutlineVariationInterpolator :: ApplyVariation会从TTF中获取数据赋值给数组内的成员,但是数组较小,所以将数组后面的指针置为TTF中的数据。之后会向这个指针指向的地址中写入数据导致异常。

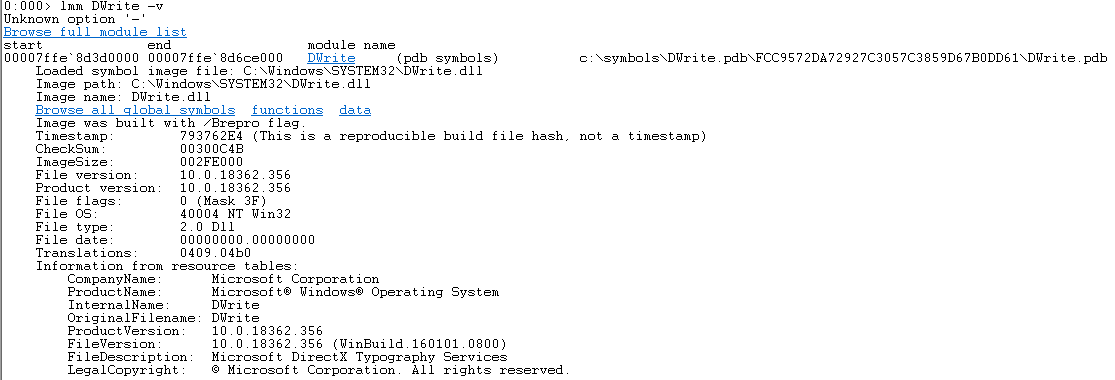

漏洞库版本如下:
2. 静态分析
崩溃函数fsg_ExecuteGlyph分析

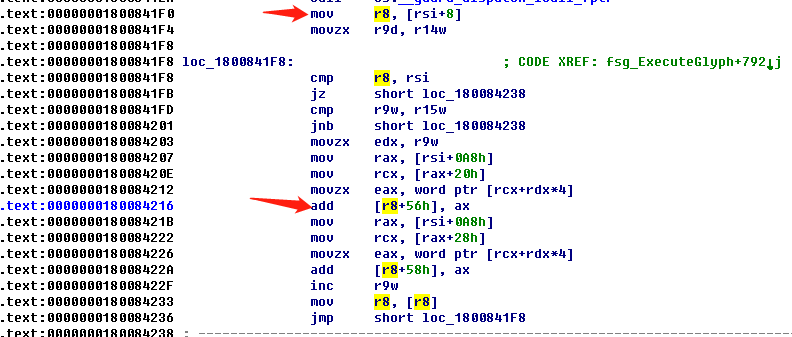

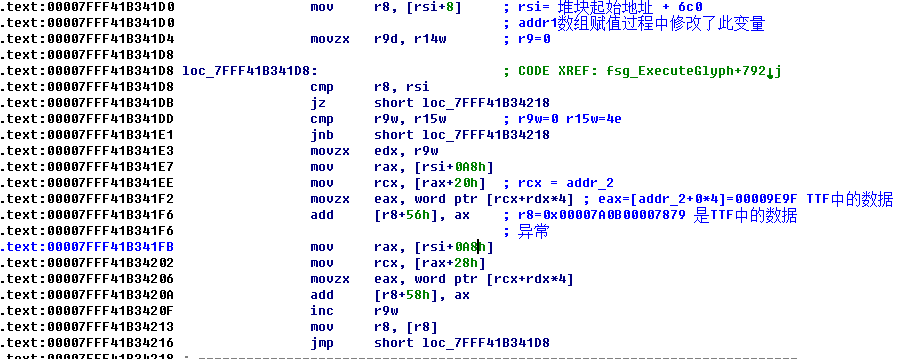

在大的堆块中,有两块内存分别用于x数组和y数组,调用memset初始化,之后调用call cs:off_7FFF41C70D10 ,函数内部会调用DWrite!TrueTypeRasterizer::Implementation::ApplyOutlineVariation给x数组和y数组赋值,addr1指向的内存没有0×148字节那么大,所以会写到其它的数据对象上,接下里会引用被覆盖的数据作为指针去写数据:
rsi+8中的数据被数组赋值时修改了,使用TTF中的数据覆盖了[rsi+8]的数据,0x00007FFF41B341F6地址处调用的指令add [r8+56],ax,其中ax中的数据也是可以控制的。
1. 函数调用链
计算内存大小的函数调用链为
TrueTypeRasterizer::Implementation::Initialize-> fs_NewSfnt ->fsg_WorkSpaceSetOffsets函数fsg_WorkSpaceSetOffsets内部计算需要申请的内存空间大小并将结果传出到fs_NewSfnt中。
fs_NewSfnt获取需要申请的内存大小,之后调用calloc申请内存。

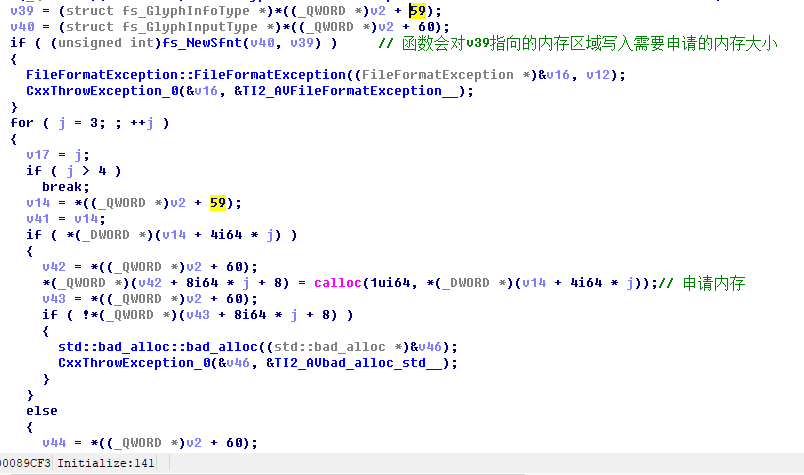

可以看到图中调用完成fs_NewSfnt后,在下面的循环中获取v39内存块中的内容作为申请内存的大小。

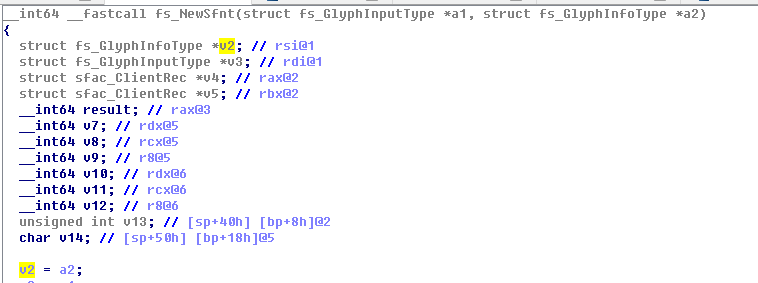

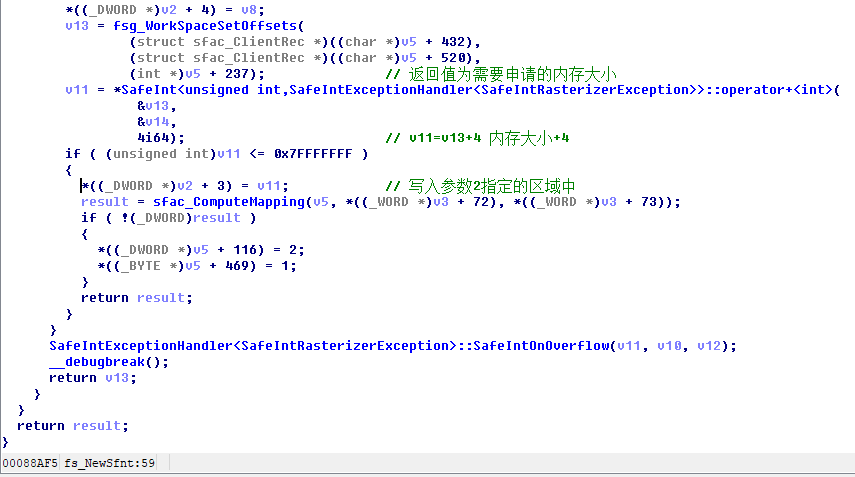

fs_NewSfnt函数内容如下:
v2为传入的第二个参数a2,*((_DWORD *)v2 + 3)与fs_NewSfnt中取内存大小区域(*(_DWORD *)(v14 + 4i64 * j),j为3时)是一致的。
2. 补丁Diff

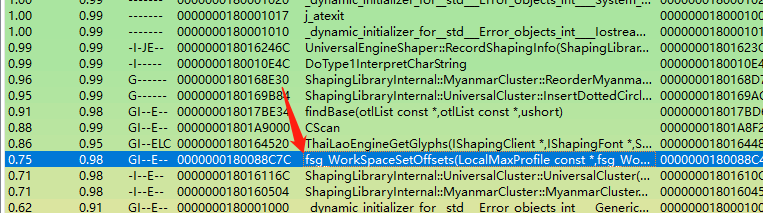

fsg_WorkSpaceSetOffsets函数补丁前后有修改。

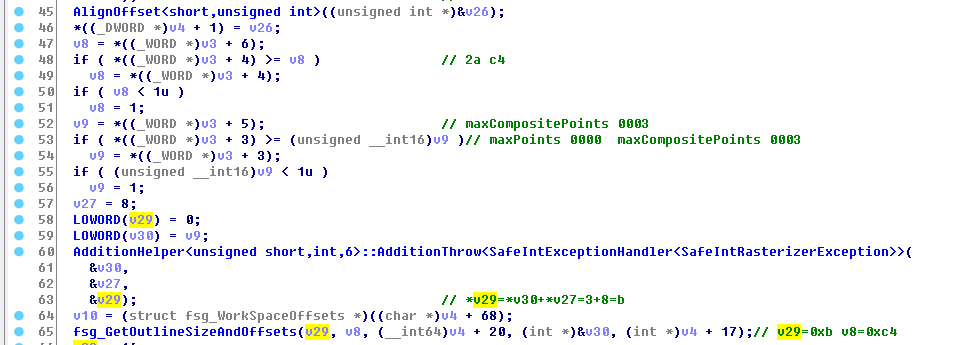

查看补丁前fsg_WorkSpaceSetOffsets函数伪C代码如下:
其中参数v3指向”maxp”表具体内容
可以看到图中从maxCompositePoints和maxPoints字段中取较大值,并且与常量1比较取较大值,得到值为3,之后加8,得到0xb,作为第一个参数传入fsg_GetOutlineSizeAndOffsets中,这个函数看名称应该是获取轮廓的大小和偏移值。

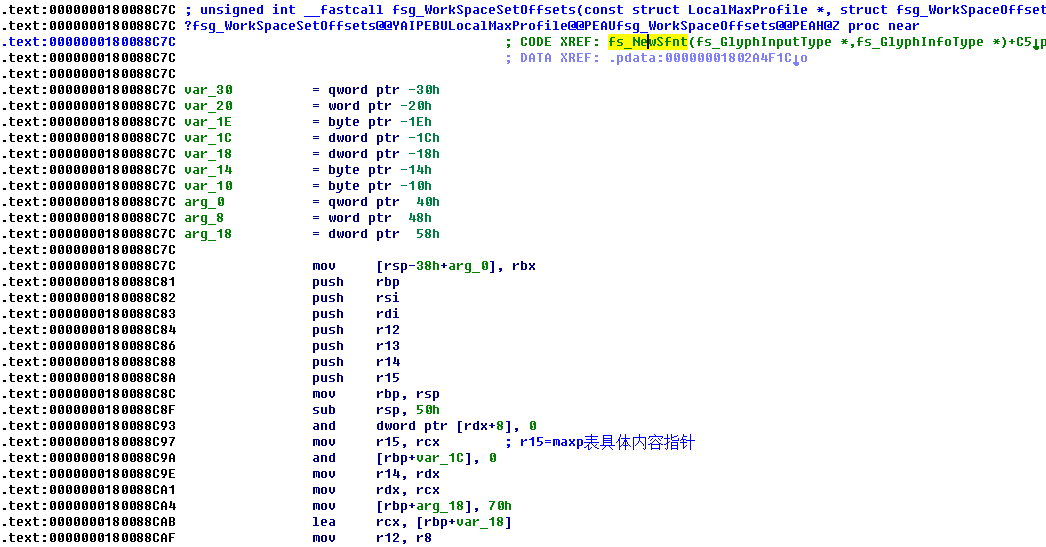

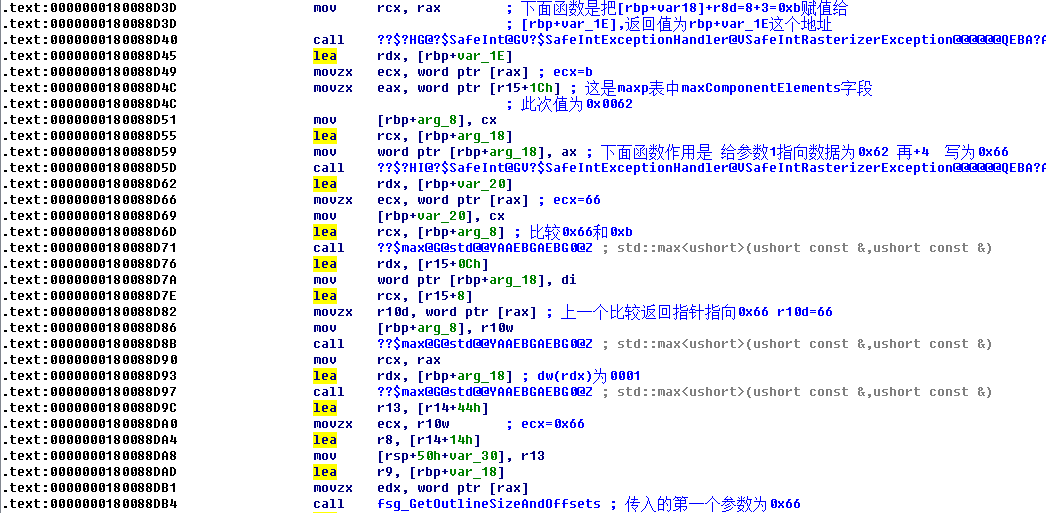

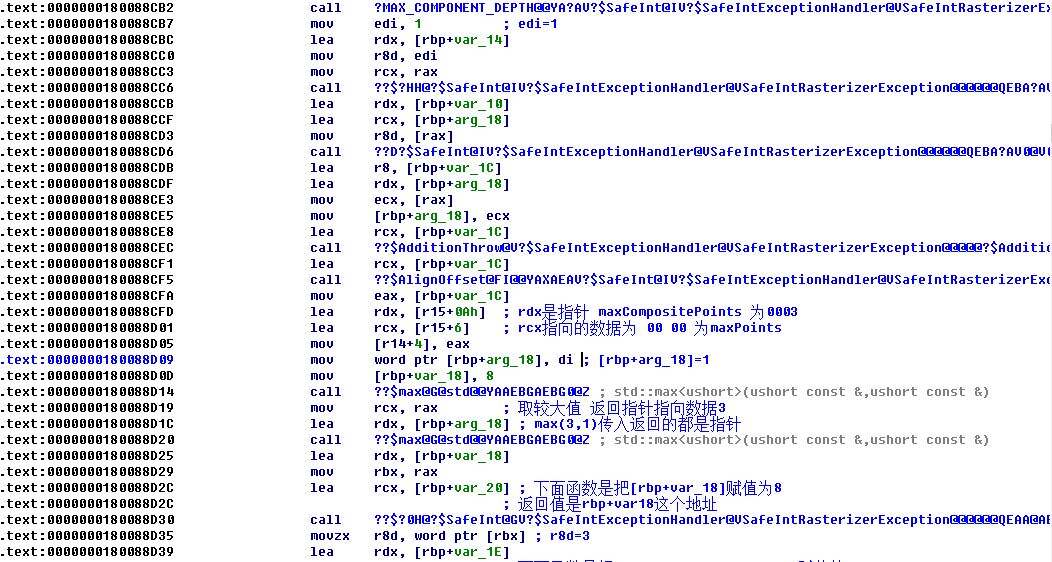

补丁后fsg_WorkSpaceSetOffsets函数伪C代码有点问题,所以下面贴出汇编代码如下:
打过补丁后,程序是先从maxCompositePoints和maxPoints字段中取较大值,得到3,再与1比较得较大值仍然为3,3+8得到0xb,再取出maxp表中maxComponentElements字段,POC中此值为0×0062,相对”maxp”表具体内容偏移为0x1C
0×62+4=0×66,比较0×66与0xb得到较大值作为第一个参数传入fsg_GetOutlineSizeAndOffsets函数中。
函数fsg_GetOutlineSizeAndOffsets没有变化,只是因为传入的第一个参数不同,所以最终计算出的结果也不同。
2. 漏洞函数分析
fsg_ExecuteGlyph函数对堆块内部的两个整数数组,对应于x坐标和y坐标进行操作,实际上数组的较小,fsg_ExecuteGlyph函数先调用了两次memset将数组清零,如果字体是一个变量且指定了轴值,还会调用TrueTypeRasterizer::Implementation::ApplyOutlineVariation->GlyphOutlineVariationInterpolator::ApplyVariation将字体中的数据赋值到坐标数组,这样就会破坏到后续的结构成员。
3. 动态分析
计算所需内存的过程可以通过条件断点的方式来调试,附加到调试器后,可以设置如下断点命令,

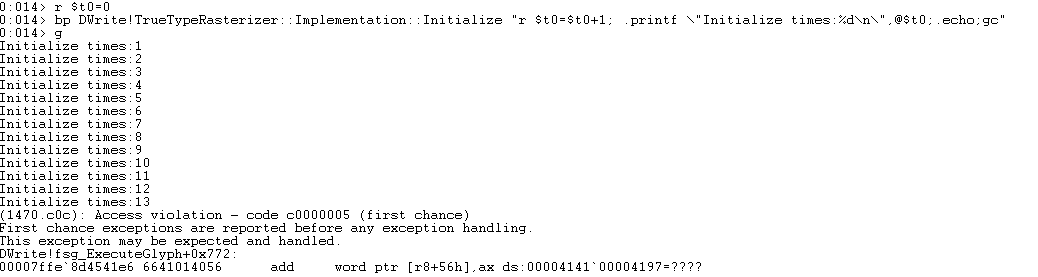

bp DWrite!TrueTypeRasterizer::Implementation::Initialize “r $t0=$t0+1; .printf \”Initialize times:%d\n\”,@$t0;.echo;gc”
可以看到第13次调用TrueTypeRasterizer::Implementation::Initialize函数之后就会进入崩溃。
重新启动,下断点:
bp DWrite!TrueTypeRasterizer::Implementation::Initialize “r $t0=$t0+1; .printf \”Initialize times:%d\n\”,@$t0;.echo;.if(@$t0 == 0x0D){}.else{gc}”
运行可以看到:
在调用fs_NewSfnt之前下断点,查看传入参数内容:
单步步过,再次查看内存,可以看到需要申请的内存大小为0x6fa4。

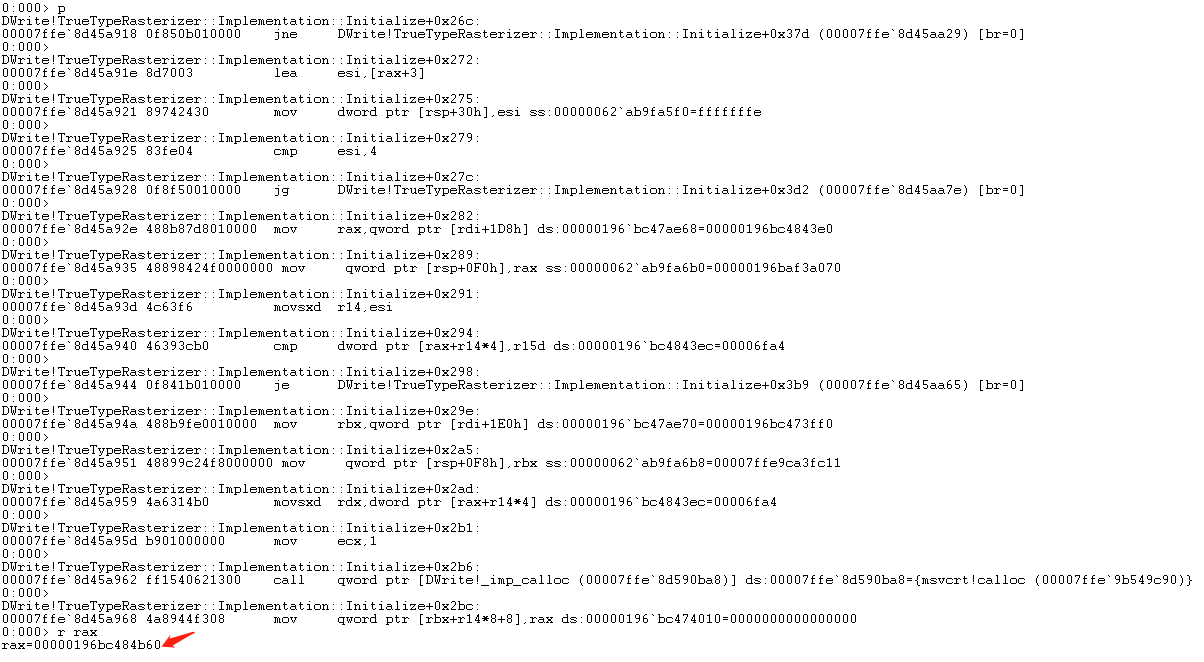

继续往下运行:
可以看到申请的内存地址为0x00000196bc484b60。

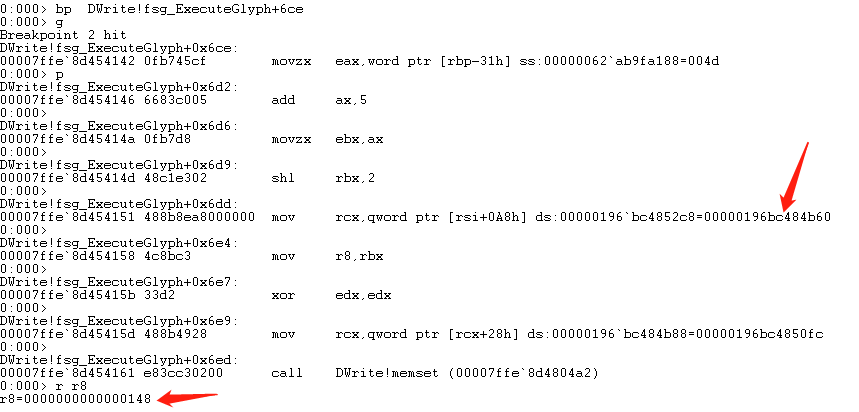

在崩溃函数中下断点,运行:

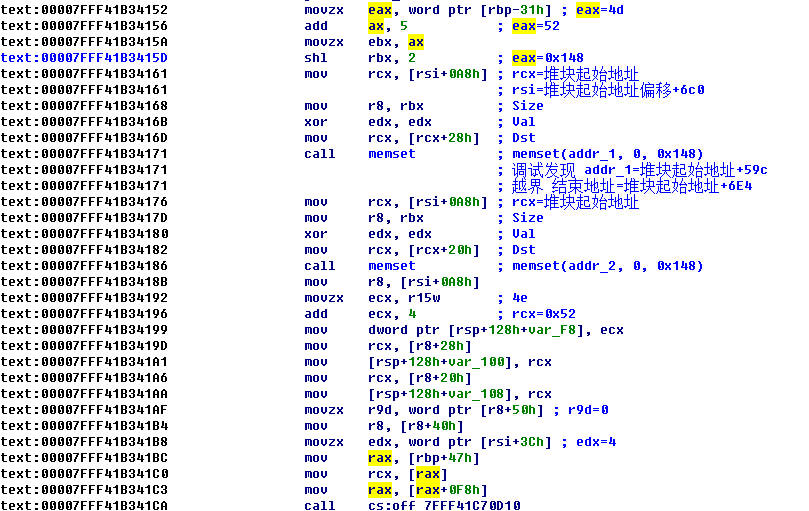

堆块起始地址为上面的申请的0x00000196bc484b60,调用memset使用的大小为0×148,上面是内存块1,addr1为0x00000196bc4850fc
查看堆块大小以及addr1相对堆块起始地址的偏移大小如下:
最终调用fsg_ExecuteGlyph+0×772处的指令add [r8+56h], ax时,a8来源于[rsi+8]

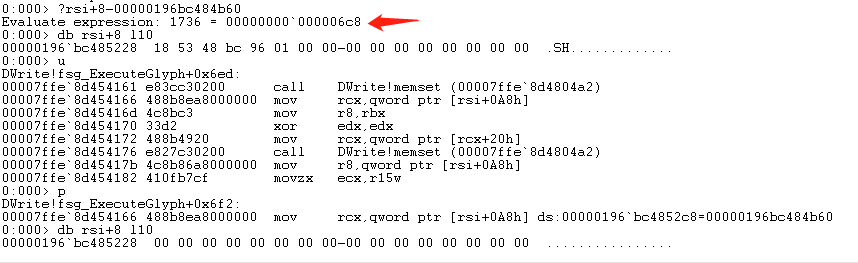

查看rsi+8相对于堆块的偏移
rsi+8相对于堆块起始地址偏移0x6c8,而addr1相对于堆块起始地址偏移0x59c,0x59c+0×148=0x6E4>0x6C8,所以操作addr1中的数据时会覆盖rsi+8处的数据,从图上可以看到,调用memset后rsi+8中的数据初始化为0。

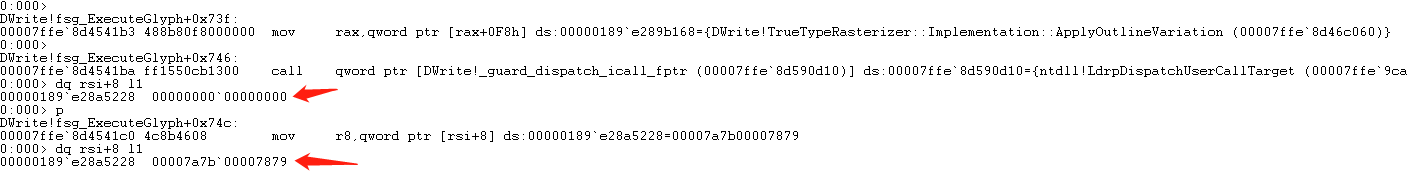

调用ApplyOutlineVariation函数之后,rsi+8处数据被修改为ttf文件中的数据。(重新启动,内存地址与上面不一样)
继续运行,如下:
可以看到ax为0x9e9f,r8为0x00007a7b00007879,这两个数据都在poc.ttf文件中的数据,所以这个指针数据可控(where),要写入的内容(what)也可控。

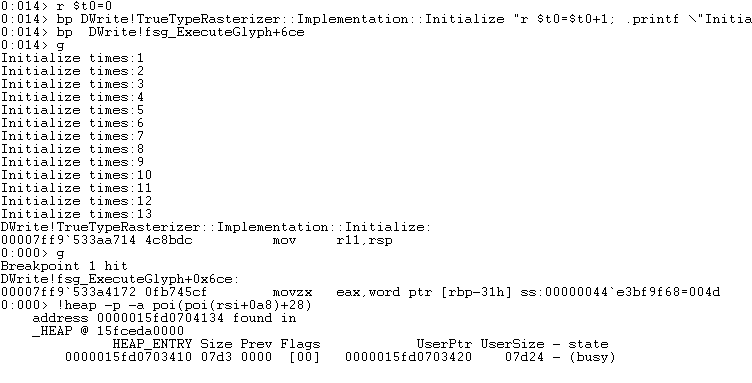

打过补丁之后查看DWrite!fsg_ExecuteGlyph函数没有变化,调试发现整个堆块的大小变得更大了,x数组和y数组的大小还是0×148字节,ESI对象距离堆块起始地址的距离变大,所以在x数组和y数组的赋值过程中没有覆盖到ESI对象,如下:
可以看到堆块大小为0x7d24,之前为0x6fa4。
addr1结束地址为0x0000015fd070427c<0x0000015fd0704868,所以数组使用0×148的大小不会覆盖到后面的数据。
五、总结
TTF文件的”maxp”表描述字体中所需内存分配情况的汇总数据,DWrite库没有校验数据,在ttf中写入畸形数据时,程序申请内存过小,导致溢出到其它的数据结构,实现了任意地址写任意数据。补丁在计算所需内存时读取ttf中另一个值+4,与之前畸形数据比较得较大值,申请足够的内存。
六、解决方案
微软已经更新了官方补丁,下载链接:
https://msrc.microsoft.com/update-guide/vulnerability/CVE-2021-24093
七、参考文献
1. https://bugs.chromium.org/p/project-zero/issues/detail?id=2123
2. https://docs.microsoft.com/en-us/typography/opentype/spec/maxp
3. https://blog.csdn.net/blueangle17/article/details/23750999
